2013年8月，沈阳万益上海分公司对中石油某LNG接收站进行了重大危险源辨识与评价，在评价过程中万益上海分公司使用了Bow-tie分析方法。

Bow-Tie是事故树分析（FTA）与事件树分析（ETA）相结合的一种风险分析方法，具有高度可视化、易操作并能启发使用者全面分析系统风险管理情况的特点。通过确定顶级事件后，对引起顶级事件的各种原因以及顶级事件发生后可能引起的不同后果进行分析，采取措施限制和预防顶级事件的发生，并采取应急控制措施减少顶级事件发生后产生的损失，以避免事故扩大。Bow-tie分析法示意图如图1所示。

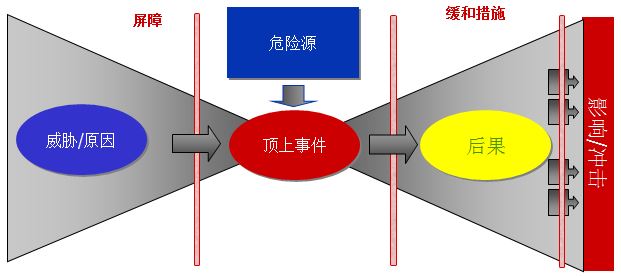

图1 Bow Tie分析法（领结图法）示意图

万益上海分公司将这种方法应用在LNG接收站重大危险源风险评价的分析过程中，对LNG接收站及其配套系统可能发生的顶级事件进行了深入分析，讨论了现有的安全屏障是否足够，确定了系统中需要重点关注的关键设备和关键环节。

Bow-tie方法的使用充分调动了各类专业人员参与到重大危险源评估讨论中的积极性，使评估过程更全面、更具体、更有效，所提的对策措施更贴合实际，便于企业整改。

军越作为CGE公司Bow-tie软件中国区的代理商和技术应用商，推荐企业引入并采用此方法进行重大危险源的评估，理由是该技术的确能够帮助企业发现并解决深层次的问题，并系统地进行整改，使事故隐患得到彻底地根治，从而使安全分析与评估结果为企业的安全生产起到保驾护航的作用。
